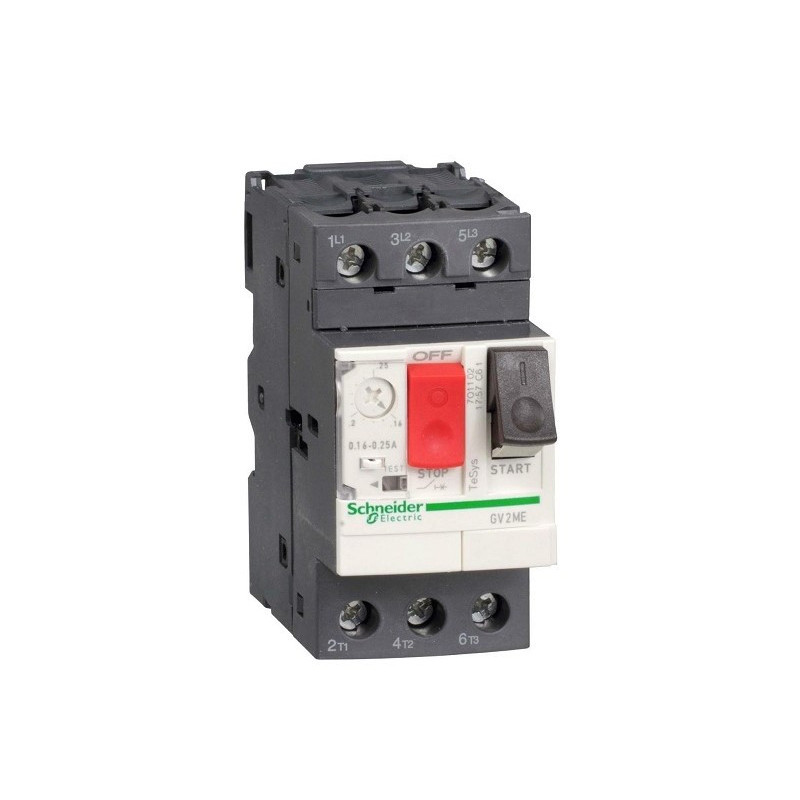

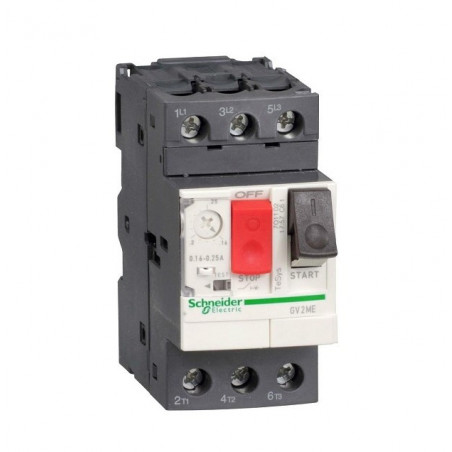

Guardamotor SCHNEIDER magnetotermico gv2me10 m 3p 4.0/6.3a 100ka

Guardamotor magnetotérmico Schneider modelo GV2ME10.
Número de polos: 3P.
Tipo de red: CA.
Categoría de utilización:
AC-3 conforme a IEC 60947-4-1.
Category A conforme a IEC 60947-2.
Frecuencia asignada de empleo: 50/60 Hz conforme a IEC 60947-4-1.
Modo de fijación:
carril DIN simétrico de 35 mm: clipped.
Panel: atornillado (con placa adaptadora).

Potencia del motor en kW:
2.2 kW at 400/415 V AC 50/60 Hz
3 kW at 500 V AC 50/60 Hz
4 kW at 690 V AC 50/60 Hz

Poder de corte:
100 kA Icu at 230/240 V AC 50/60 Hz conforme a IEC 60947-2
100 kA Icu at 400/415 V AC 50/60 Hz conforme a IEC 60947-2
3 kA Icu at 690 V AC 50/60 Hz conforme a IEC 60947-2
50 kA Icu at 440 V AC 50/60 Hz conforme a IEC 60947-2
50 kA Icu a 500 V CA 50/60 Hz conforme a IEC 60947-2

capacidad nominal de corte de cortocircuito de servicio:

100 % at 500 V AC 50/60 Hz conforming to IEC 60947-2
100 % at 230/240 V AC 50/60 Hz conforming to IEC 60947-2
100 % at 440 V AC 50/60 Hz conforming to IEC 60947-2
100 % at 400/415 V AC 50/60 Hz conforming to IEC 60947-2
75 % at 690 V AC 50/60 Hz conforming to IEC 60947-2

Tipo de control: Pulsador.
Rango de ajuste de la protección térmica: 46.3 A.
Corriente de disparo magnética: 78 A.
Tensión asignada de empleo:
690 V AC 50/60 Hz conforming to IEC 60947-2.
Tensión asignada de aislamiento 690 V AC 50/60 Hz conforming to IEC 60947-2.
Potencia total disipada por polo: 2,5 W.
Endurancia magnética: 100000 ciclos.
Endurancia eléctrica: 100000 cycles for AC-3 at 440 V.
